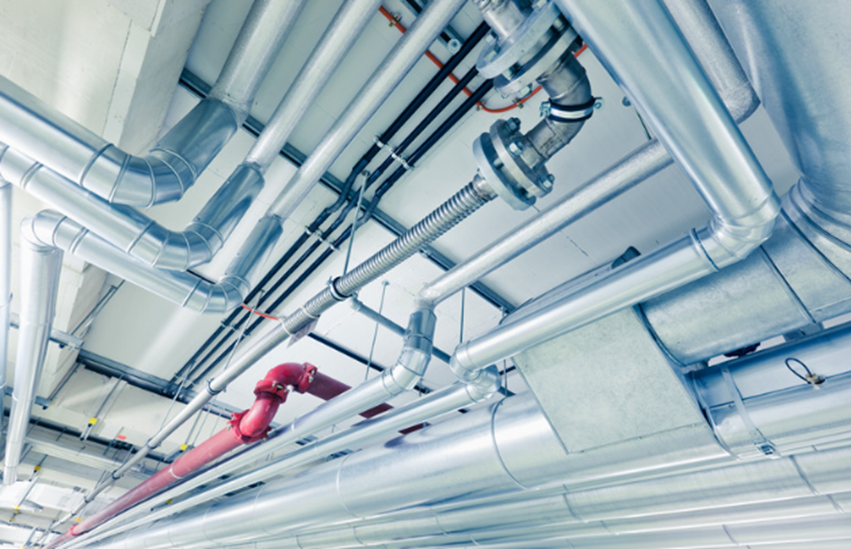

プラント配管工事とは
プラント配管工事とは、化学・食品・医薬・エネルギー・発電所などの各種プラントで、
設備や機器間をつなぐ流体・ガス・蒸気・水・薬液などの配管を設計・製作・施工する工事です。
正確な設計精度・溶接品質・安全管理が求められる高度な専門分野であり、
わずかな誤差や腐食、熱応力の偏りが生産効率や安全性に直結します。
ナカモトでは、一級建築士による構造計算と配管ルート設計に基づき、
機械・配管・架台の一体設計を行うことで、安全性・耐久性・施工性を高水準で両立しています。
プラント配管の種類と材質選定
プラント配管は、流れる物質・温度・圧力・環境条件により最適な材質が異なります。
ナカモトでは、過剰なコストを抑えつつ最適・最安な材質とルートを提案します。
| 材質 | 特徴 | 主な用途 |
| 炭素鋼（鋼管） | 強度・コストに優れるが防錆が必要 | 一般機械配管、蒸気ライン |
| ステンレス（SUS304・SUS316） | 耐食性・衛生性に優れ、薬品・食品ラインに最適 | 食品・医薬・薬液・水処理プラント |
| 塩ビ・樹脂管 | 軽量で施工が容易。耐薬品性に優れる | 薬液・排水・環境設備ライン |
| 銅管・アルミ管 | 放熱・冷却効果に優れる | 冷却・空調・冷媒配管 |
| 特殊鋼管（合金鋼） | 高温・高圧に強い | ボイラー・高圧蒸気ライン |
流体や気体の性質に応じて、
- 高温流体には耐熱鋼管、
- 酸性薬液にはフッ素樹脂ライニング、
- 冷媒ラインには放熱・冷却効果を高める銅管構造
など、機能とコストのバランスを考慮した提案を行っています。
また、大型配管・高圧配管・長距離配管も手配可能で、現場条件に応じた最適径・厚みを選定します。

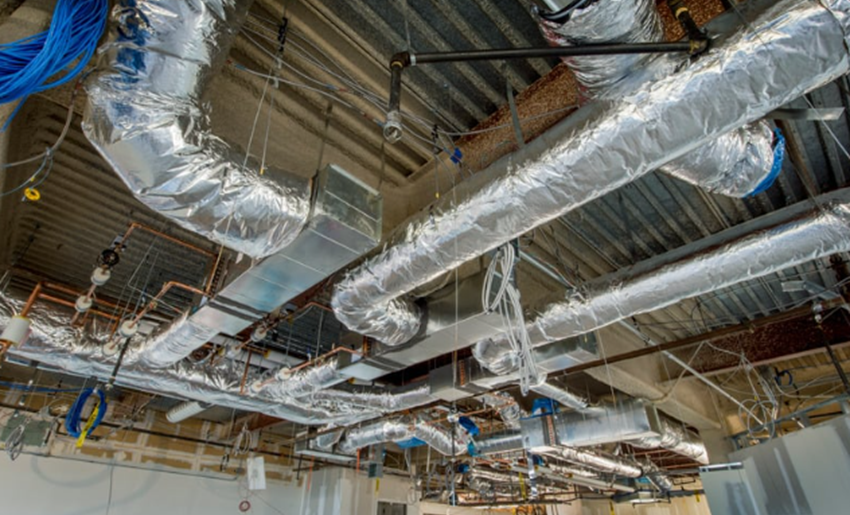

保温・断熱設計と環境対応
配管の保温設計は、エネルギーロス削減・作業安全・環境保全に直結します。
ナカモトでは、流体の温度・圧力・使用環境を考慮し、最適な保温材・断熱材の種類・厚みを選定します。
- 熱媒体用：グラスウール・ロックウール・ケイ酸カルシウム保温材
- 冷却ライン用：発泡ポリエチレン・ゴム系断熱材
- 屋外使用：防湿シート＋アルミジャケット仕上げ
さらに、放熱・冷却効果を持たせた配管設計にも対応しており、
冷却効率を高める二重管構造・放熱フィン付き配管の提案も可能です。
「熱を逃がす」「熱を守る」双方の観点から、省エネ・環境負荷低減型の配管設計を実現しています。

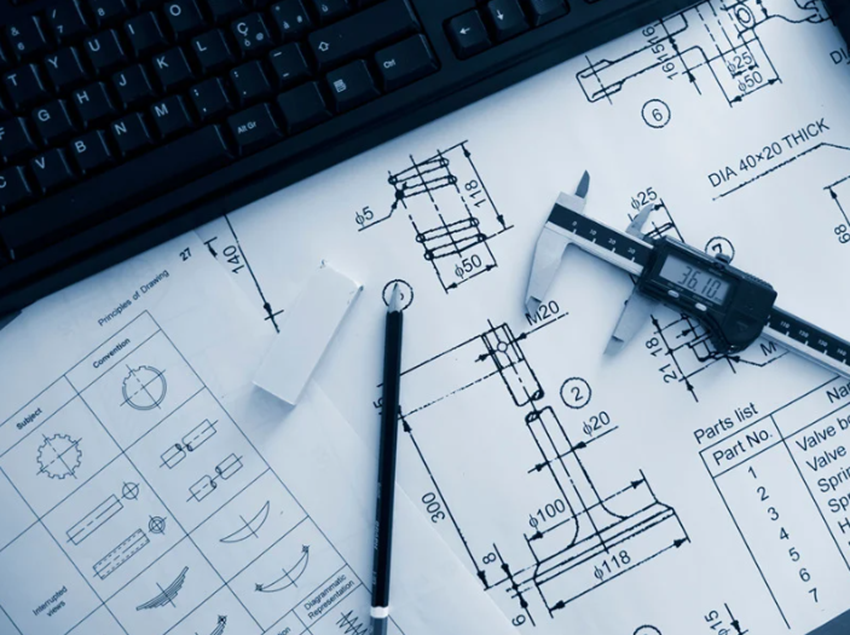

配管設計と構造計算へのこだわり
プラント配管の設計では、荷重・振動・熱膨張・支持構造・地震時応力など、
複合的な要素を数値で解析し、安全率を確保する必要があります。
ナカモトには一級建築士が2名在籍しており、構造計算に基づく配管支持架台の設計・解析を実施。
構造的な補強と最適なルート設計を行い、強度とメンテナンス性を両立します。
主な解析項目：
- 構造解析（応力・変形・座屈検証）
- 配管応力解析（熱変位・荷重伝達）
- 支持架台の荷重計算・補強設計
- 配管ルート最適化（圧力損失・流体抵抗の低減）
特にプラントの狭小空間や複雑配管では、配管同士や機器との干渉を事前に確認。最短ルート・最小コストの施工計画を提案します。
施工・溶接・据付工程
ナカモトのプラント配管工事は、設計・加工・溶接・据付までワンストップ対応です。
- 現地調査・打合せ：環境条件、既設配管、作業スペースを精査
- 材料加工：曲げ加工・切断・開先加工など精密施工
- 溶接：TIG・アーク溶接・半自動溶接対応
- 据付工事：大型配管・高所・狭所すべてに対応
- 検査・試験：圧力試験・リークテスト・寸法検査を実施
各工程では溶接資格者が施工し、全記録を保存。
耐圧・耐食・気密性能を確認し、長期的な安全稼働を保証します。
ナカモトのプラント配管工事が選ばれる理由
① 一級建築士による構造計算と設計力
構造解析と荷重計算に基づき、合理的かつ安全な配管・架台設計を実現。
配管支持金具・鉄骨フレーム・架台の強度まで一貫検討します。

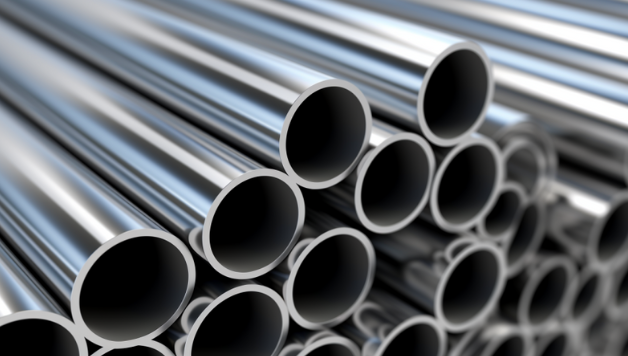

② ステンレス配管・高精度溶接対応
SUS304／SUS316などのステンレス材による高精度TIG溶接に対応。
食品・薬品・クリーン環境にも適した美観・衛生性を確保します。
③ 保温・放熱・冷却配管への対応
熱媒体・冷却水・蒸気・ガス配管など、あらゆる流体特性に応じた
断熱・放熱構造設計を提案し、省エネ・環境負荷低減を支援します。
④ 大型配管・プラント対応実績
化学・エネルギー・医薬・食品など、各業界の大型配管工事・高圧配管・屋外配管で豊富な施工実績。
高所作業・既設改修・ライン移設も安全に遂行します。
⑤ 最適・最安ルート提案
配管長・曲率・圧力損失を数値解析し、最短ルート・最小コスト設計を実現。
プラント全体の効率化と施工費削減を同時に達成します。
安全管理と品質保証
ナカモトでは、労働安全衛生法・高圧ガス保安法・消防法などの法令を遵守し、
施工時にはKYミーティング、安全管理計画、施工要領書を徹底しています。
また、圧力試験・リークテスト・保温仕上げ検査などを全件記録し、
品質保証体制を社内標準化しています。
安全・品質・納期をすべて満たす施工を実現します。
まとめ｜プラント配管工事のことならナカモトへ
ナカモトは、構造計算に基づく設計力・ステンレス配管技術・保温／冷却設計力を強みに、
お客様のプラント設備を「安全・確実・省エネ・長期安定稼働」へ導きます。
