点検歩廊とは？設計・製作・設置のポイントと安全対策を解説
工場やプラント、各種設備の保守現場では、機器や配管、タンク、架台まわりを安全に点検するための通路が欠かせません。その代表が点検歩廊です。
点検歩廊は、設備の上部や側面、配管ラインの周辺など、人が安全に移動しながら点検・保守・清掃作業を行うために設置される歩廊です。単なる通路ではなく、作業のしやすさ、安全性、維持管理のしやすさまで左右する重要な設備の一部といえます。
特に工場やプラントでは、日常点検や定期点検のたびに高所や狭い場所へ移動するケースが多く、仮設足場だけでは対応しきれない場面も少なくありません。そうした現場で、常設の点検歩廊を設けることで、作業効率の向上、転落・転倒リスクの低減、設備保全の質の向上につながります。
この記事では、点検歩廊の基本知識から、設計・製作・設置時のポイント、使用する材質や床材、手すりの考え方、導入後のメンテナンスまで、実務目線で分かりやすく解説します。
点検歩廊とは何か？役割と重要性

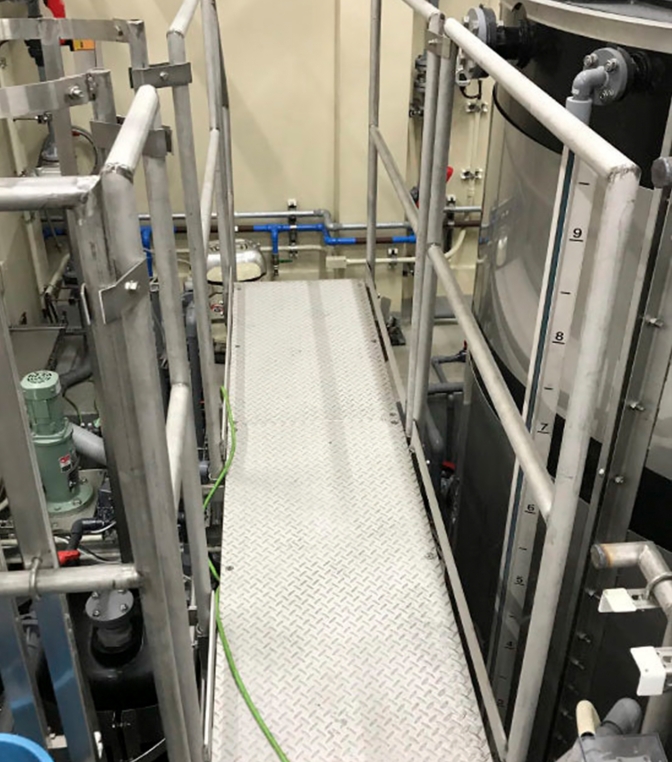

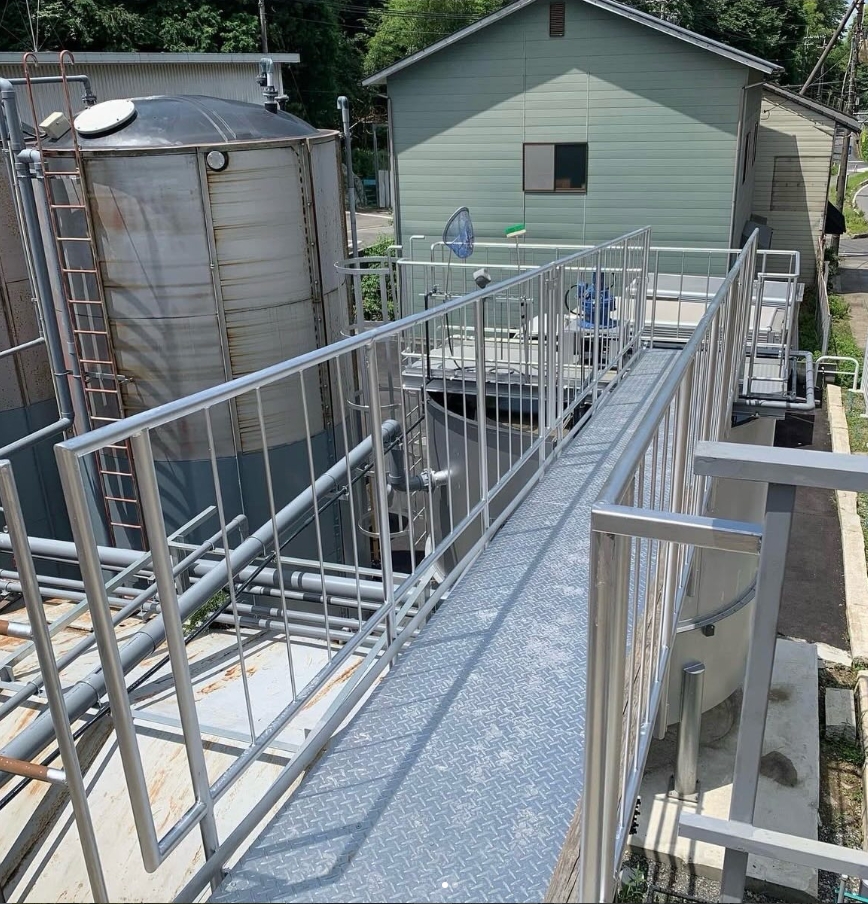

点検歩廊とは、設備や建物の点検・保守作業を行うために設ける専用の歩廊です。
たとえば、配管の上部、タンクの周囲、機器の側面、屋上設備の周辺など、人が安全に近づきたい場所に設置されます。
点検歩廊の主な役割は、次の3つです。
- 点検・清掃・保守作業を安全に行えるようにする
- 高所や狭所への移動をしやすくし、作業効率を高める
- 仮設足場への依存を減らし、日常的な点検をしやすくする
設備は設置して終わりではなく、長期にわたって点検・補修・更新を繰り返しながら使われます。ところが、設備導入時に点検動線まで十分に考慮されていないと、「点検のたびに危険な姿勢になる」「足場を組まないと近づけない」「作業者が無理をして確認する」といった問題が起こります。
点検歩廊は、そうした現場の不便や危険を減らすための、非常に実用的な設備です。
点検歩廊の主な用途と利点
点検歩廊は、さまざまな設備や建物で活用されます。主な用途としては、以下のようなものがあります。
- 配管ライン沿いの点検用通路
- タンクや機器まわりの点検・保守用通路
- 屋上設備や空調機器の点検用歩廊
- 工場内設備の上部点検用床
- 架台や装置周辺の巡回・清掃用通路
こうした用途において、点検歩廊の利点は大きく3つあります。
1. 安全性の向上
手すりや床材、防滑仕様を備えた歩廊を設置することで、転落や滑りのリスクを抑えやすくなります。仮設足場や不安定な移動経路に比べ、日常的に使いやすく安全です。
2. 点検作業の効率化
点検ルートが明確になり、必要な場所へスムーズに移動できます。これにより、点検時間の短縮や作業負担の軽減が期待できます。
3. 維持管理のしやすさ
常設の点検歩廊があると、異常の早期発見につながりやすくなります。結果として、大きな故障や停止を防ぎやすくなり、設備の長寿命化にもつながります。
点検歩廊の設計で押さえるべきポイント
点検歩廊は、ただ通路を付ければよいわけではありません。設計段階で、どの場所に、どの高さで、どの幅で、どの材質を使うかをしっかり考える必要があります。
安全性を最優先に考える
まず重要なのは安全性です。歩廊には、人が安心して通行・作業できる構造が求められます。必要に応じて手すりや蹴上げ、滑り止め付きの床、昇降設備などを計画しなければなりません。
利用者の動線を明確にする
点検歩廊は、点検作業のための通路です。したがって、「どこから上がり、どこへ移動し、どこで作業するのか」という動線が分かりやすく整理されていることが大切です。配管、ケーブル、機器、既設の設備との干渉も事前に確認しておく必要があります。
使用環境に合った設計にする
屋内か屋外か、雨にさらされるか、薬品や湿気があるかによって、必要な材質や塗装仕様は変わります。使用場所に合わない歩廊は、早期腐食やメンテナンス負担増加の原因になります。
使用する材質・床材の選定基準
点検歩廊は長期間使う設備なので、材質選定は非常に重要です。
レポートでも、耐久性、コストパフォーマンス、環境への適応性が重要な観点として挙げられています。
鋼材・ステンレス・各種材質
一般的には鉄骨や鋼材が使われることが多いですが、湿気や腐食環境が強い場所ではステンレス製の歩廊が適する場合もあります。使用環境、予算、耐用年数の考え方に応じて選定することが大切です。

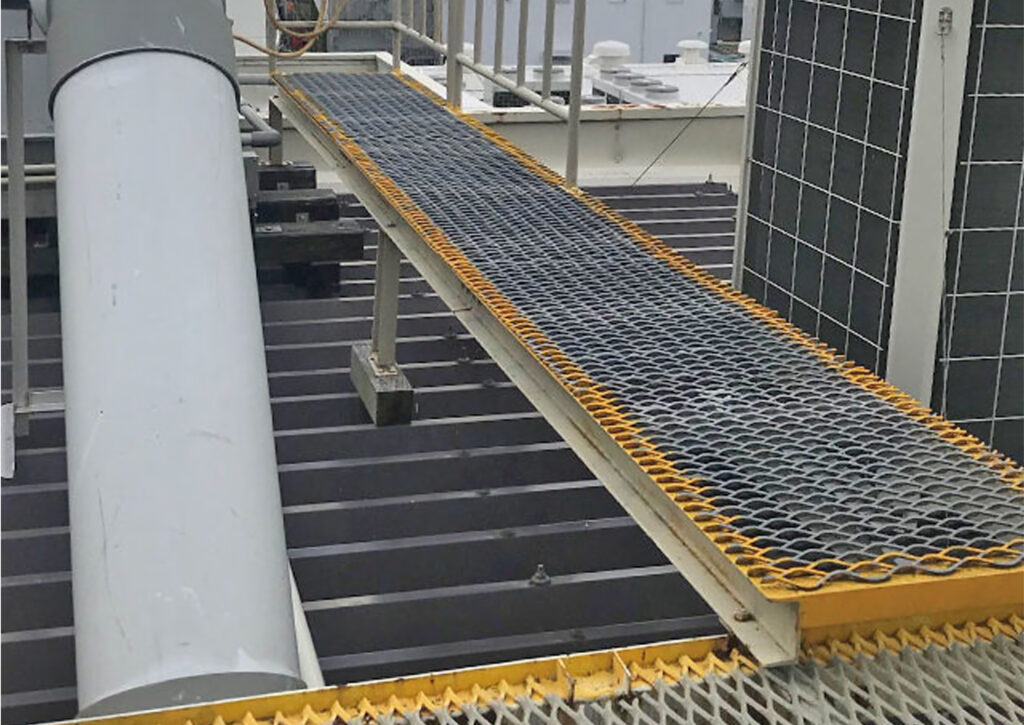

縞鋼板・グレーチングなどの床材
床には、滑りにくさや排水性、清掃性が求められます。
縞鋼板は一般的で扱いやすい床材ですが、使用環境によってはグレーチングや防滑仕様の床材の方が適しているケースもあります。点検歩廊の床は、作業者の安全とメンテナンス性の両方を意識して選ぶ必要があります。
塗装・防食仕様
塗装は見た目だけでなく、耐久性に直結します。屋外や腐食環境では、適切な塗装仕様や防食対策が必要です。長期的なランニングコストを考えると、初期段階で適切な仕様を選ぶことが重要です。
手すり・架台・組立構造の考え方
点検歩廊は、床だけで完結する設備ではありません。手すり、支持架台、昇降部、接続部なども含めて一体で考える必要があります。
手すり
手すりは安全性の要です。高さ、形状、握りやすさ、メンテナンスのしやすさなどを考慮し、使用環境に合ったものを選ぶことが大切です。

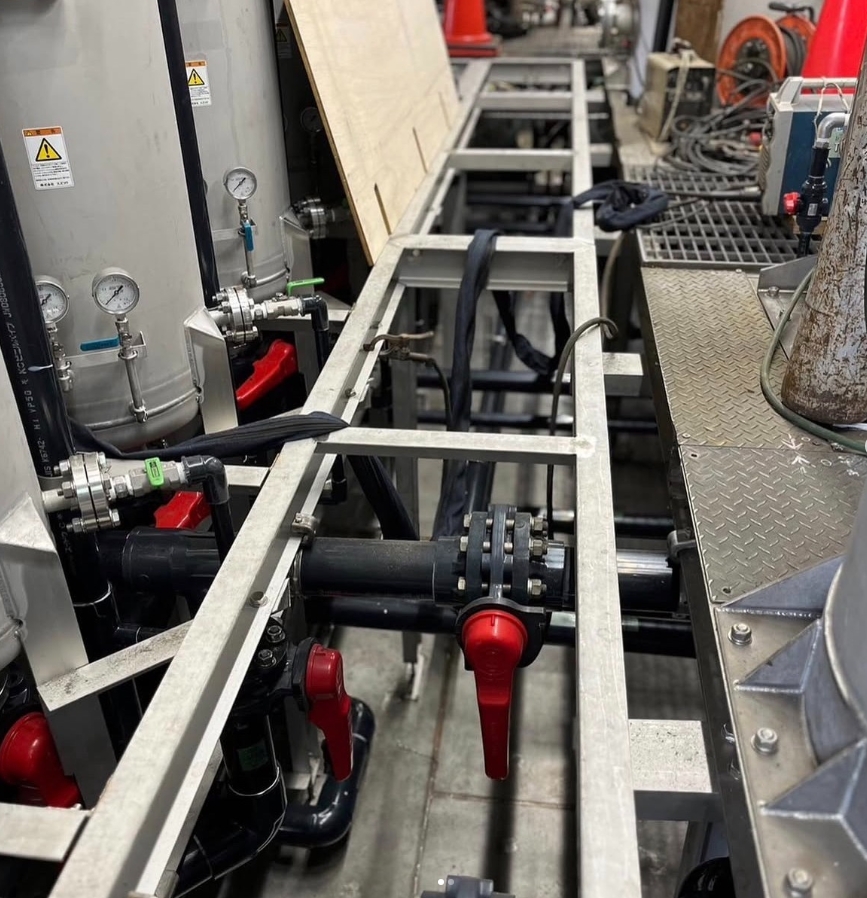

架台・支持構造
歩廊をどのように支えるかも重要です。既設設備への固定方法、荷重条件、設置場所の制約を踏まえて、適切な架台や支持方法を設計する必要があります。
組立式のメリット
現場条件によっては、組立式の歩廊・架台とすることで、施工性や工期短縮、将来的な再利用のしやすさにつながる場合があります。レポートでも、設置のしやすさ、再利用性、コスト削減が組立式のメリットとして挙げられています。
点検歩廊の製作・設置で注意すべきこと
点検歩廊の導入では、設計だけでなく、実際の製作・設置の品質も重要です。
- 施工業者の実績や技術を確認する
- 製作工程を明確にし、品質管理を行う
- 設置時の安全対策を講じる
- 既設設備との干渉や現場条件を事前に確認する
レポートでも、導入時には施工業者の選定、安全基準の遵守、導入後の定期点検が重要だとされています。
現場で「付けられるかどうか」だけでなく、「安全に設置できるか」「長期使用に耐えられるか」まで考える必要があります。
点検歩廊のメンテナンス方法
点検歩廊は設置して終わりではありません。長期的に安全に使うためには、定期的なメンテナンスが欠かせません。
- 定期的に点検し、劣化や損傷を早期発見する
- 床や手すりの汚れ、ゴミ、付着物を清掃する
- 必要な補修や修理を迅速に行う
特に、床材の摩耗、塗装の劣化、ボルトの緩み、手すりの腐食などは放置すると事故につながります。
レポートでも、点検・清掃・迅速な修理によって安全性を維持することが重要とされています。
点検歩廊の法令・安全基準・長期コストも重要
点検歩廊を検討する際は、設計や製作だけでなく、法令や安全基準、長期的なランニングコストも意識する必要があります。
レポートでは独自性の提案として、法令遵守と最新安全基準の変化、長期的メンテナンスとランニングコストの最適化、スマート化と安全管理の事例が挙げられています。
つまり、読者は「付けられるか」だけでなく、
- 自社設備に合うか
- 安全基準に合うか
- 長期でどれくらい維持コストがかかるか
- 将来的な更新や改修に対応しやすいか
まで気にしています。
初期費用だけでなく、維持管理費も含めて考えることで、無理のない導入判断がしやすくなります。
まとめ｜点検歩廊は安全性と作業性を両立するための重要設備
点検歩廊は、設備の点検や保守作業を安全かつ効率的に行うための重要な設備です。
単なる通路ではなく、作業のしやすさ、安全性、維持管理のしやすさを支える役割があります。
設計・製作・設置を考える際には、
- 使用場所や用途の整理
- 材質や床材の選定
- 手すりや架台を含めた安全設計
- 製作・設置時の品質管理
- 導入後の点検・メンテナンス
を一体で考えることが大切です。
