工場用スロープで段差を解消｜安全性と作業効率を高める選び方
工場内にある段差や配管、ケーブルは、作業員のつまずきや台車の通行を妨げる原因になります。
小さな段差でも、重い商品や部品を載せた台車が通る場所では、作業効率の低下や転倒事故につながる可能性があります。安全な作業環境をつくるには、設置場所や用途に合った工場用スロープを選ぶことが重要です。
ただし、スロープは高さと幅だけで決められる製品ではありません。
使用する台車の種類、運搬する物の重量、床の状態、屋内・屋外の違い、必要な耐荷重などを確認し、適切な材質や構造を検討する必要があります。
既製品の商品では対応できない現場では、寸法や仕様を指定できるオーダーメイド製作も有効です。
この記事では、工場用スロープの効果や種類、選び方、価格を左右する条件、設置時の注意点について詳しく解説します。

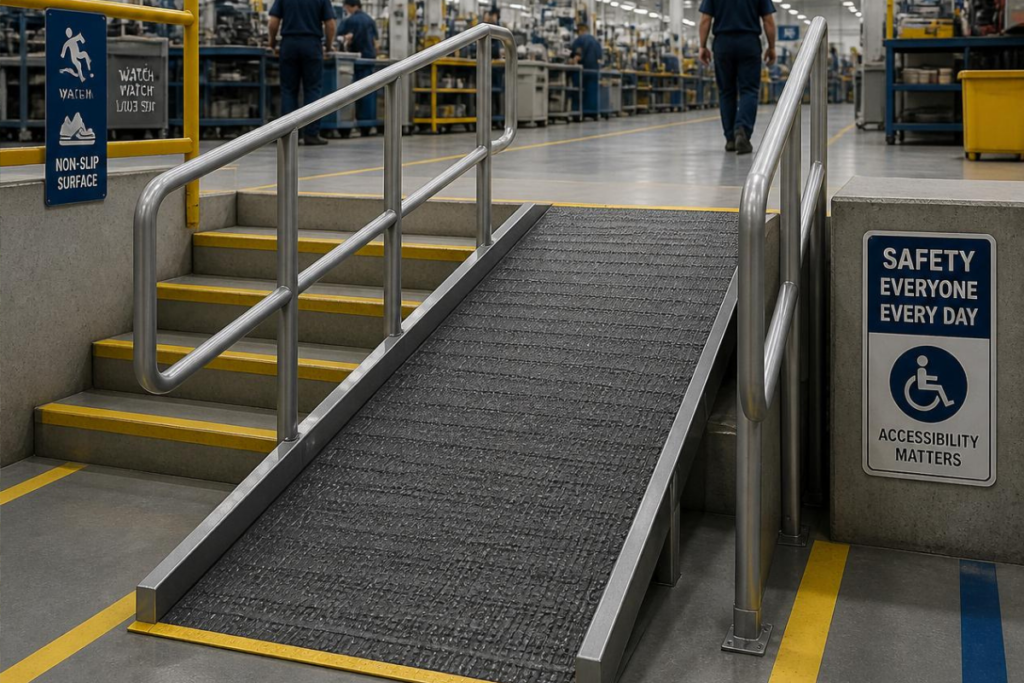

工場にスロープを設置する3つの効果
工場用スロープを設置する主な目的は、段差をなくすことだけではありません。
安全性の向上、運搬作業の効率化、工場内の動線改善という3つの効果が期待できます。
作業員の転倒やつまずきを防止できる
工場では、部品や工具を持ちながら移動したり、設備を確認しながら通路を歩いたりすることがあります。
床に段差や配管があると、足元への注意が遅れ、つまずきや転倒につながることがあります。特に注意が必要なのは、次のような場所です。
- 配管やケーブルが床を横断する場所
- 工場と倉庫の床に高低差がある場所
- 機械設備の基礎部分
- 原材料や製品を扱う搬入口
- 台車や作業員の通行が多い通路
- 排水設備や溝の周辺
- 照明が届きにくい場所
- 雨や水で床が滑りやすい場所
スロープを使って高さの変化を緩やかにすれば、歩行時のつまずきを防止しやすくなります。
ただし、設置したスロープ自体が新たな障害物にならないよう、端部や表面の形状にも注意が必要です。
台車や運搬機器をスムーズに移動できる
段差がある場所では、作業員が台車を持ち上げたり、勢いをつけて乗り越えたりする作業が発生します。
このような移動方法は身体への負担が大きく、積載した商品や部品が荷崩れする原因にもなります。
台車の車輪に合った勾配のスロープを設置すると、段差をスムーズに乗り越えられるようになります。運搬に必要な時間を短縮できれば、工場全体の作業効率向上にもつながります。
スロープを選ぶ際は、人が歩けるかどうかだけでなく、次の条件も確認しましょう。
- 使用する台車のサイズ
- 車輪の直径や材質
- 台車本体と積載物の合計重量
- 1日に通行する回数
- 通行する方向
- 作業員が台車を押すか引くか
- 商品や部品の安定性
キャスターが小さい台車は、わずかな隙間や表面の凹凸にも影響を受けやすくなります。
工場内の通路や動線を改善できる
配管や設備を避けるため、作業員が遠回りしている工場もあります。
配管をまたぐスロープを設置すれば、その上を新たな通路として使用できる場合があります。人や物の移動距離が短くなるため、工場内の動線改善が期待できます。
一方、スロープを設置したことで通路が狭くなったり、設備の扉や点検口を塞いだりすることもあります。
設置前には、作業員、台車、フォークリフト、商品、材料などの移動経路を確認し、周辺設備に影響しない位置を選ぶことが重要です。
工場用スロープが必要になる主な設置場所
工場用スロープは、床の段差だけでなく、配管やケーブルを保護する目的でも使用されます。
配管やケーブルが通路を横断する場所
工場内では、機械設備を接続する配管、電源ケーブル、エアホースなどが床を横断する場合があります。
そのままでは人や台車が通りにくいため、配管などを覆う構造のスロープを設置します。
スロープ内部に空間を設ければ、配管を保護しながら上面を通路として利用できます。ただし、配管との間に余裕がないと、スロープが変形した際に接触する可能性があります。
設計時には、次の寸法を正確に測定します。
- 配管の外径
- 配管やケーブルの本数
- 床からの高さ
- 配管同士の間隔
- 通路として必要な幅
- 周辺設備までの距離
将来的に配管やケーブルを追加する予定がある場合は、増設に対応できる構造も検討します。
工場と倉庫の境界に段差がある場所
工場の増築部分や倉庫との境界では、床の高さが異なることがあります。
段差が小さくても、重量物を載せた台車や小径キャスターの商品では、乗り越える際に大きな力が必要です。
スロープを設置するときは、段差の高さだけでなく、確保できる奥行きを確認します。設置スペースが短いと勾配が急になり、安全性や使いやすさが低下します。
搬入口や出入口
工場や倉庫の搬入口では、建物内の床と屋外の路面に段差が生じることがあります。
搬入口用スロープには、台車だけでなく、運搬機器や重量のある製品が通行する可能性があります。そのため、一般的な歩行者用商品より高い耐荷重や強度が求められます。
屋外に設置する場合は、雨、風、紫外線、気温変化なども考慮しなければなりません。表面に雨水がたまりにくい形状や、腐食しにくい材質を選ぶことが大切です。
機械設備や作業台の周辺
機械設備の基礎や作業台の周囲に段差がある場合にも、工場用スロープが使用されます。
設備周辺では、扉、レール、点検口、操作盤などに干渉しない寸法にする必要があります。保守作業の際にスロープが邪魔になる場所では、簡単に取り外しや交換ができる構造が適しています。
脱着式にする場合は、持ち運びしやすい重量やサイズに分割する方法もあります。
工場用スロープの主な種類
工場用スロープには、設置方法や使用目的によってさまざまな種類があります。
固定式スロープ
固定式は、アンカーやボルトを使って床面へ固定するタイプです。
人や台車が繰り返し通行する場所でも位置がずれにくく、安定した状態で使用できます。工場の主要通路や、長期間使用する場所に適しています。
ただし、一度設置すると簡単には移動できません。工場のレイアウト変更が多い場合は、固定位置を慎重に検討する必要があります。
床にアンカーを施工する際は、床の厚み、内部の配管、鉄筋の位置なども確認します。
据え置き式スロープ
据え置き式は、床へ固定せずに置いて使用するタイプです。
設置工事を行わずに使用でき、必要に応じて別の場所へ移動できます。工場のレイアウトを頻繁に変更する場合や、一時的に段差を解消したい場合に便利です。
ただし、使用中に動いたり浮いたりすると危険です。裏面にゴムを取り付ける、滑り止めを設けるなどの対策が必要です。
軽量化しすぎると安定性が低下するため、持ち運びやすさと安全性のバランスを考えます。
配管カバー型スロープ
配管カバー型は、配管、ホース、ケーブルなどを内部に収納し、上面を通路として使用するタイプです。
配管を保護しながら、人や台車の通路を確保できることが特徴です。工場内の配管位置や本数は現場によって異なるため、オーダーメイドで製作されることも多くあります。
点検や交換の頻度が高い配管には、カバー部分を開閉できる仕様や、工具を使わずに取り外せる構造も有効です。
分割式スロープ
幅や長さが大きいスロープを一体で製作すると、重量が増えて持ち運びが難しくなります。
分割式であれば、複数のプレートや部品に分けて運搬、設置、収納できます。清掃や設備点検の際にも取り外しやすくなります。
分割部分には段差や隙間が生じないよう、連結金具や位置決め部品を取り付ける必要があります。

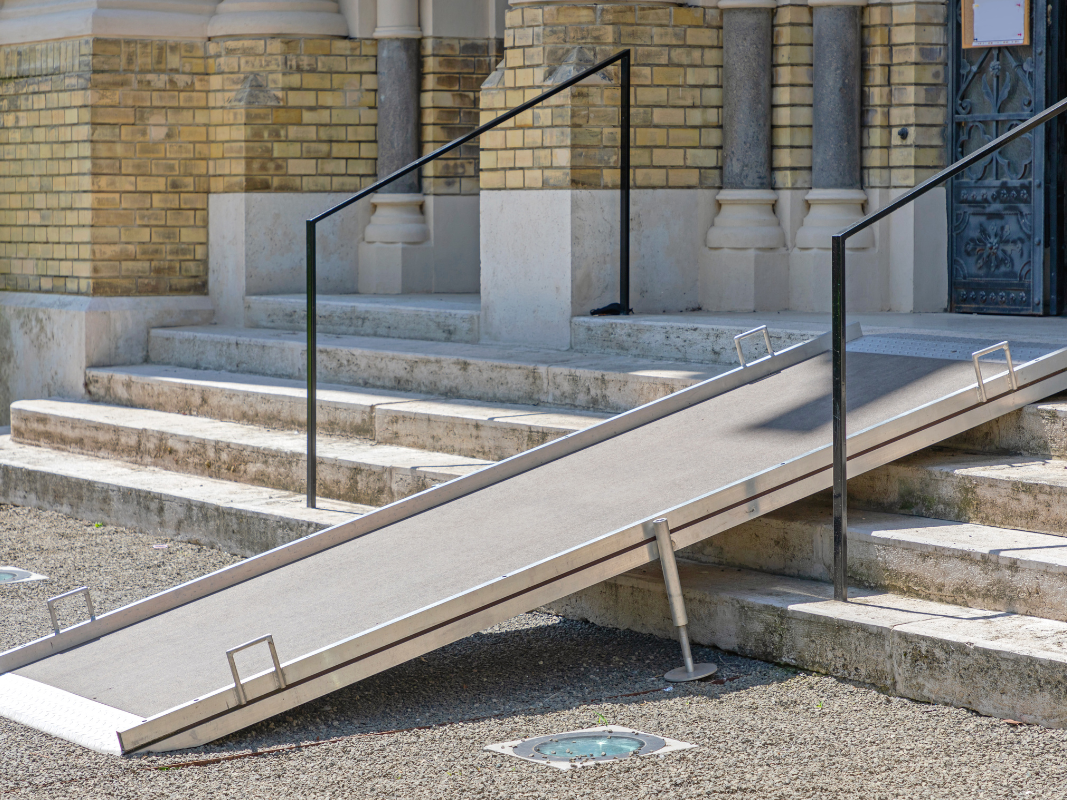

可搬式スロープ
可搬式は、必要なときだけ設置し、使用後は収納できる商品です。
工場内の複数の場所で使用する場合や、特定の作業時間だけ段差を解消したい場合に適しています。アルミなどの軽い材質で製作されることがあります。
ただし、商品重量を軽くするだけでは安全とはいえません。耐荷重、設置時の安定性、収納場所まで含めて検討します。
工場用スロープに使われる材質
工場用スロープの材質は、設置環境や通行する物の重量に合わせて選びます。

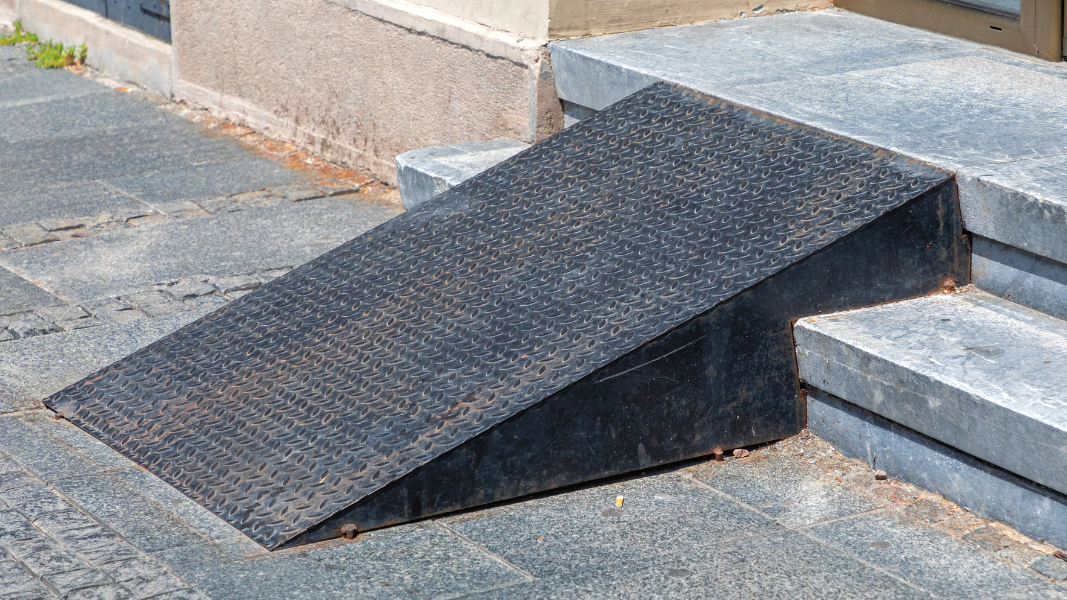

鉄製スロープ
鉄は強度を確保しやすく、台車や重量物が通る工場用スロープに適した材質です。
切断、曲げ、溶接などの加工がしやすいため、現場の寸法に合わせた製作にも向いています。補強材やプレートを追加し、局部的に荷重が集中する部分の強度を高めることも可能です。
一方、屋外や水を扱う場所では、さびが発生する可能性があります。塗装、メッキなどの表面処理や、定期的な補修が必要です。
ステンレス製スロープ
ステンレスは、さびにくく、清掃しやすい材質です。
水や薬品を扱う工場、食品を製造する現場、衛生面への配慮が必要な場所などに適しています。表面を清潔に保ちやすく、屋外への設置にも対応しやすいことが特徴です。
ただし、鉄製の商品より材料価格が高くなる傾向があります。必要な耐食性や使用期間を確認したうえで選びます。

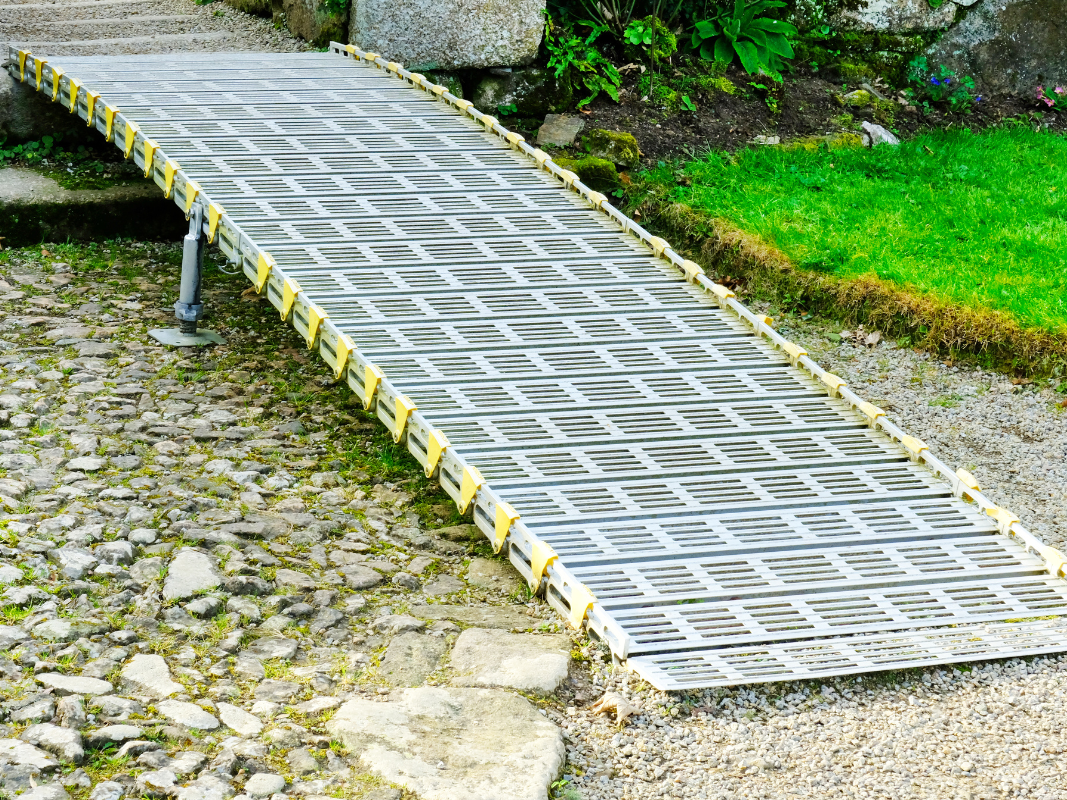

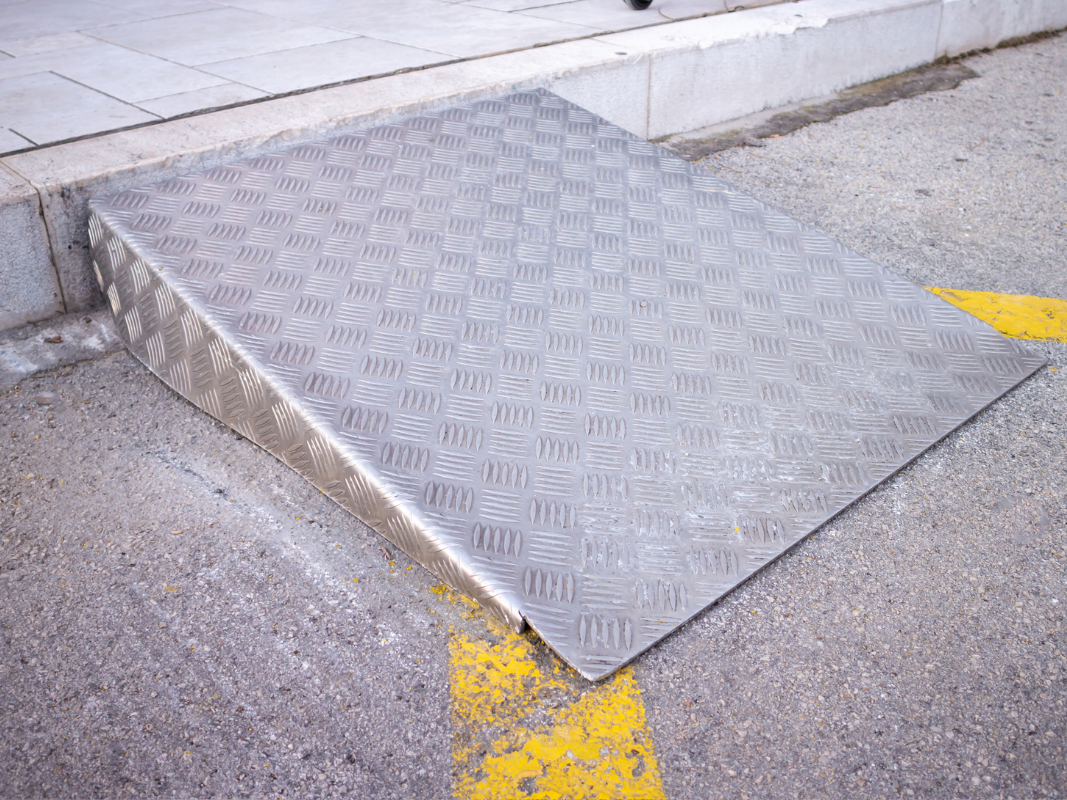

アルミ製スロープ
アルミは軽量で、持ち運びや収納がしやすい材質です。
仮設用、可搬式、着脱式などのスロープに適しています。加工しやすく、幅広い形状の製品を製作できます。
一方、重量物が通る場所では、板厚や補強構造を十分に検討しなければなりません。使用する台車や商品に対して必要な耐荷重があるか、メーカーや製作会社へ確認する必要があります。
ゴム・樹脂製スロープ
ゴムや樹脂を使用したスロープは、比較的小さな段差を解消する製品として販売されています。
軽く、設置しやすいため、簡易的な対策として導入しやすいことが特徴です。床との摩擦が大きく、滑りにくい商品もあります。
ただし、工場の環境によっては油、薬品、熱などで劣化する可能性があります。重量物や金属製台車が頻繁に通る場所では、変形や摩耗にも注意が必要です。
既製品を購入するときは、対応温度、耐薬品性、耐荷重を確認しましょう。
工場用スロープの選び方
工場用スロープを選ぶときは、価格や商品写真だけで判断せず、現場の条件を整理することが重要です。
段差の高さと勾配を確認する
まず、段差や配管の高さを正確に測定します。
同じ高さの段差でも、スロープの長さによって勾配が変わります。長さが短いほど角度が急になり、台車を押し上げる負担が増えます。
下りるときには台車が加速する可能性もあるため、作業員が安全に制御できる勾配にする必要があります。
設置可能な奥行きが限られている場合は、通路の変更や別の構造も検討します。
台車に合った幅を確保する
スロープの幅は、使用する台車より広くする必要があります。
台車とほぼ同じ幅では、車輪が少しずれただけでスロープから外れる可能性があります。作業員が方向を修正するための余裕も含めて寸法を決めます。
幅を決める際は、次の点を確認してください。
- 台車本体の最大幅
- 車輪の外側から外側までの寸法
- 積載した商品が台車からはみ出す幅
- 人と台車がすれ違う可能性
- 壁や設備との間隔
- 側面ガードの必要性
高い位置を通るスロープでは、台車の脱輪を防ぐため、側面に立ち上がりを設けることもあります。
耐荷重を確認する
耐荷重は、台車本体、積載物、作業員などの重量を合計して考えます。
例えば、台車が50kg、積載する製品が300kgの場合、合計350kgの重量がかかります。ただし、実際の使用時には走行による衝撃が加わるため、余裕を持った仕様が必要です。
また、台車の車輪部分には荷重が集中します。スロープ全体の耐荷重だけではなく、車輪が接触するプレートの強度やたわみも確認します。
表面の滑り止めを確認する
金属製スロープの表面は、水、油、粉じんなどが付着すると滑りやすくなることがあります。
必要に応じて、縞鋼板、パンチング加工、滑り止めテープ、ゴムなどを使用します。
ただし、表面の凹凸が大きすぎると、小さなキャスターが振動し、運搬中の商品が不安定になる場合があります。歩行者の安全性と台車の走行性を両方確認して仕様を決めましょう。
設置場所が屋内か屋外かを確認する
屋内と屋外では、スロープに必要な性能が異なります。
屋外では、雨水、紫外線、温度変化、さびへの対応が必要です。排水しやすい形状や耐候性のある塗装などを検討します。
屋内でも、水や油を使用する工場では滑り止めや耐食性が重要です。食品工場などでは、清掃しやすく異物がたまりにくい構造が求められます。
固定方法と交換方法を確認する
固定式にするか、取り外し可能な商品にするかは、使用場所や作業内容によって決まります。
長期間同じ場所で使用する場合は、アンカー固定が適しています。一方、設備点検や清掃で頻繁に移動させる場合は、着脱式や分割式が便利です。
消耗部品や滑り止めだけを交換できる構造にすれば、スロープ全体を買い替える必要がなく、維持費を抑えられる場合があります。
既製品を購入する場合とオーダーメイドの違い
工場用スロープには、メーカーが販売する既製品と、現場に合わせて製作するオーダーメイド品があります。
既製品が適している場合
一般的な段差や寸法であれば、市販の商品で対応できる可能性があります。
既製品には、次のようなメリットがあります。
- 価格を比較しやすい
- 商品の仕様が分かりやすい
- 短期間で購入できる
- サイズや耐荷重から選択できる
- 必要に応じて交換しやすい
オーダーメイドが適している場合
工場では、配管の位置、段差の形、設備との間隔などが現場ごとに異なります。
ただし、商品説明に記載された耐荷重が、工場での使用条件に適しているとは限りません。台車の種類、通行頻度、床の状態を確認し、必要に応じて販売店やメーカーへ問い合わせましょう。
次のような場合は、オーダーメイドでの製作が適しています。
- 既製品では寸法が合わない
- 複数の配管をまとめて覆いたい
- 特殊な形状の段差がある
- 重量物を載せた台車が通る
- 屋外で長期間使用したい
- ステンレスなど特定の材質を使いたい
- レールや設備を避ける必要がある
- 分割して収納できる構造にしたい
- 工事や固定まで依頼したい
- 現場に合わせた幅広い対応が必要
オーダーメイドでは、現地で測定した寸法をもとに、材質、板厚、勾配、幅、長さ、固定方法などを決められます。
工場用スロープの価格を左右する条件
工場用スロープの価格は、サイズだけで決まるものではありません。
主に次の条件によって変わります。
- 鉄、ステンレス、アルミなどの材質
- スロープの幅と長さ
- 使用するプレートの厚み
- 必要な耐荷重
- 補強材の数や構造
- 滑り止めの種類
- 表面処理の内容
- 分割、着脱、開閉などの仕様
- 現地での設置工事
- 搬入や運搬に必要な作業
- 製作する数量
- 設置場所の作業条件
既製品の商品価格だけで比較すると、必要な強度や寸法が不足する場合があります。
安全に使用するためには、購入費用だけでなく、設置、点検、補修、交換まで含めて検討することが大切です。
工場用スロープを製作・設置する流れ
オーダーメイドで工場用スロープを導入する場合は、一般的に次の流れで進めます。
1．現場の問題を確認する
まず、どのような問題が発生しているかを整理します。
「配管につまずく」「台車の移動に時間がかかる」「商品が落下しそうになる」など、現在の作業で困っている点を確認します。
使用する時間帯や通行頻度、実際に作業する人の意見も設計に役立ちます。
2．現地調査と寸法測定を行う
段差の高さ、通路幅、配管の位置、設備までの距離などを測定します。
図面だけでは、床の傾きや既存設備との細かな干渉を確認できない場合があります。そのため、現場を直接確認することが重要です。
併せて、床材、固定工事の可否、電源や配管の位置、搬入経路なども調査します。
3．材質・構造・仕様を決める
現地調査の結果をもとに、材質や構造を検討します。
固定式にするか、据え置き式にするか、分割して収納できる形にするかなど、実際の使用方法に合わせて決めます。
台車や商品に必要な耐荷重、表面の滑り止め、側面ガードなども確認します。
4．加工・製作する
決定した仕様に基づき、材料の切断、曲げ、穴あけ、溶接などの加工を行います。
必要に応じてプレートや補強材を追加し、塗装などの表面処理を施します。
製作中は、寸法だけでなく、端部の仕上げ、溶接部分、ボルトの突出など、安全に関わる部分も確認します。
5．搬入・設置する
完成したスロープを工場へ搬入し、所定の位置に設置します。
重量やサイズが大きい場合は、作業員だけでなく運搬機器が必要になることもあります。周囲の設備や商品を保護しながら、安全に工事を進めます。
設置後は、次の項目を確認します。
- 本体にがたつきがないか
- 台車がスムーズに通行できるか
- 床との間に隙間がないか
- 周囲の設備に干渉しないか
- 表面が滑りやすくないか
- 台車が側面から外れないか
- 配管やケーブルと接触していないか
- 作業員が安全に使用できるか
設置後の点検とメンテナンス
工場用スロープを安全に使い続けるには、定期的な点検が必要です。
主な確認項目は次のとおりです。
- アンカーやボルトの緩み
- 本体やプレートの変形
- 溶接部分のひびや割れ
- 滑り止めの摩耗
- 塗装の剥がれやさび
- ゴムや樹脂部品の劣化
- 床との接続部分の段差
- 配管やケーブルとの接触
- 台車の種類や重量の変更
- 商品や製品の運搬方法の変更
- 工場内のレイアウト変更
作業内容が変わると、設置時には適切だったスロープでも、現在の使用条件に合わなくなることがあります。
変形や摩耗が見つかった場合は、事故が起きる前に補修や交換を行いましょう。
工場用スロープの製作・設置は株式会社ナカモトへ
工場用スロープは、段差を埋めるだけの商品ではありません。
作業員の安全を守り、台車や製品をスムーズに移動させることで、工場全体の作業効率向上につながる設備です。
株式会社ナカモトでは、工場内の段差、配管、通路、使用する台車などを確認し、現場に適したスロープをご提案します。
鉄やステンレスなどの金属加工に対応し、現地調査、設計、製作、搬入、設置工事まで一貫して対応できます。
次のようなお悩みがございましたら、ご相談ください。
- 工場内の段差を安全に解消したい
- 配管やケーブルを覆うスロープが必要
- 台車が通れる通路を確保したい
- 既製品では寸法や仕様が合わない
- 屋内や屋外に適した材質を知りたい
- 重量物に対応できる構造を相談したい
- 取り外しや収納が可能な製品を製作したい
- 現地調査から設置工事まで依頼したい
- 商品の購入とオーダーメイドで迷っている
現場の寸法や作業内容を確認し、安全性、耐久性、作業効率、メンテナンス性を考慮した工場用スロープをご提案します。
